冷庫排管的設計計算?排管冷庫是指采用排管作為冷庫蒸發器的冷庫。我國常見的排管冷庫大致可以分為2大類，一類是傳統的鋼管排管冷庫，這類冷庫蒸發器的排管是采用無縫鋼管作為冷庫蒸發器。另一類是采用鋁合金排管作為冷庫蒸發器。冷庫排管長度\大小直接影響制冷效果,今天我們來為大家介紹一下冷庫排管的設計計算。

 鋁排管冷庫工程排管經驗計算方法

 1、50m3以下，   高3米以下的：底面積的2－2.5倍。

 2、50m3－100m3  底面積的2倍。

 3、100－300m3： 底面積的1.8倍。

 4、300－500m3： 按每立方0.5m2計算。

 5、500－1000m3： 按每立方0.45m2計算。

 6、1500－2000m3：按每立方0.4m2計算。

 7、2000m3以上： 按0.18－0.26m2/m3　

排管冷庫的優點：

    1、換熱效率高

　　鋁材導熱能力好，配置合理，換熱能力提高20%，管內制冷劑的蒸發溫度和庫內溫度溫差小，蒸發溫度增高，壓縮機能效比增加，能耗減少，節能效果顯著。

　　2、結構設計合理

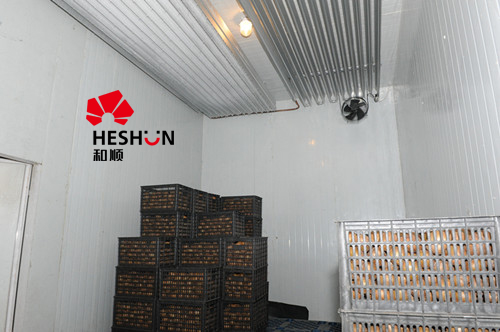

　　同樣長度的鋁排管其內表面積是鋼排管的1.5倍，外表面積是鋼排管的2.5倍，其內容積是鋼排管的四分之一，制冷劑用量少，較鋼排節省2/3，節省系統運行成本。同樣大小的冷庫，鋁排管只需配置頂排就能滿足要求，而鋼排還需配置墻排管。從對流傳熱方式講，頂排最合理，對流換熱效率最高。

　　3、重量

　　單位蒸發面積的鋁排重量是鋼排的六分之一。因而安裝方便，支護成本降低。

　　4、性?xún)r(jià)比

　　鋁排傳熱系數在-40℃～0℃蒸發溫度下K≈9～14w/m2·℃,鋼排管傳熱系數在-40℃～0℃蒸發溫度下K≈8～13w/m2·℃，為此同樣冷庫（負荷相同情況下），鋁排配置的蒸發面積小于鋼排管。另外，從鋁材成本及先進壓鑄工藝等綜合成本看，鋁排單位面積價格高于鋼排管但是鋁排管性能大大高于鋼排管，總體性?xún)r(jià)比鋁排要優于鋼排，因此選擇鋁排是較理想的方案。

冷庫排管的設計計算就介紹到這了，如果您想了解更多冷庫知識歡迎關注和順制冷。
